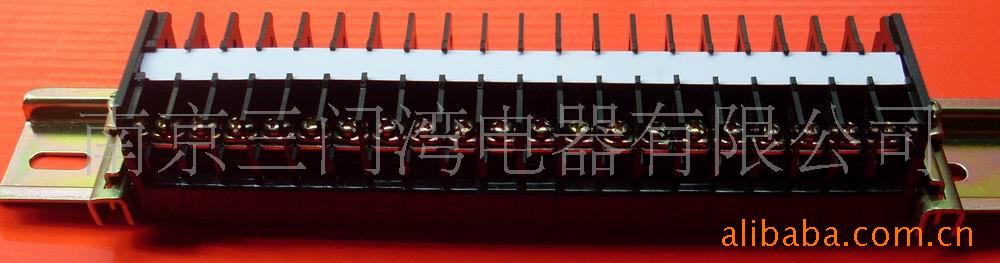

JHY1-150 接线端子
JHY1-150A接线端子适用与交流50HZ（或60HZ）额定电压660V或直流电压440V的电路中作为1.0MM2铜导线的连接之用，其性能符合GB/T14048。1-2000《低压开关设备和控制设备总则》也符合IEC947-7-1：2000的标准要求。
产品绝缘材料采用PC料，其阻燃性能达到UL94-VO级，CTI≥600V。可在+120℃～40℃环境温度范围内可靠工作。

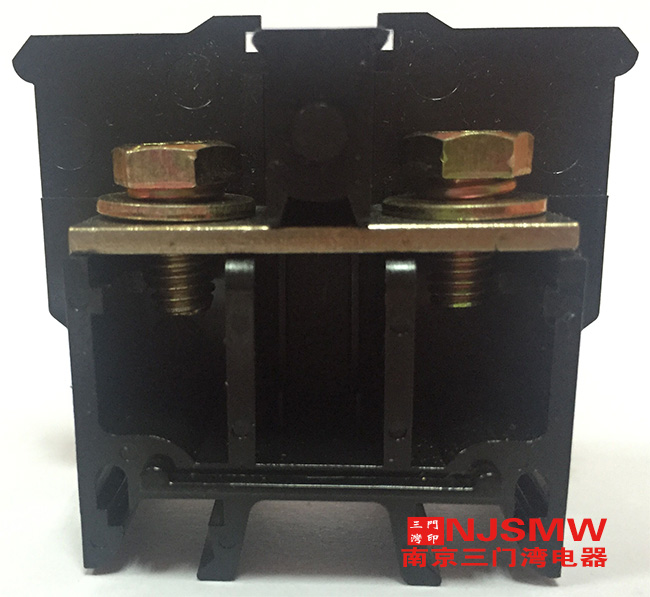

板式的连接方式，接线直观，方便，牢固可靠。
|
型号 |
JHY1-150A |
|

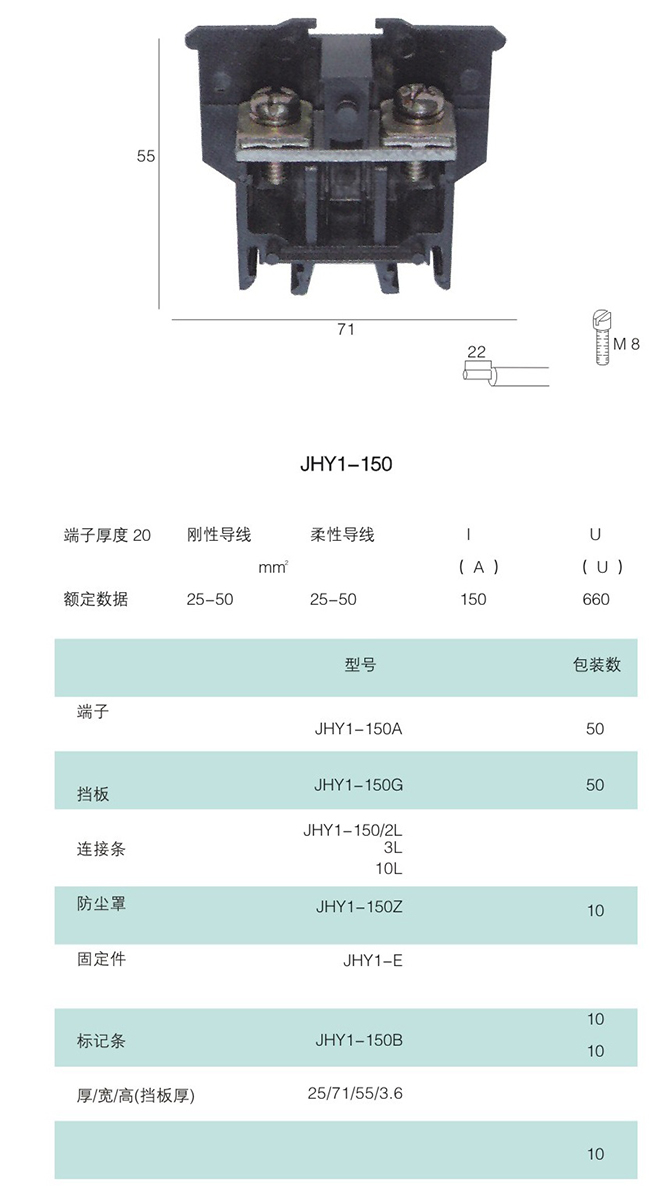

外形尺寸 |
|
|
宽度/厚度/高度/挡板厚度(mm) |
71/20/55/ 3.6MM |
|
螺钉公称直径(mm) |
M8 |
|
扭距(Nm) |
0.6-0.8 |
|
剥线长度(mm) |
22 |
|
电压(V) |
660 |
|
电流(A) |
150A |
|
导线截面(mm2) |
50.0MM |
|
刚性导线(mm2) |
2.5-50 |
|
柔性导线(mm2) |
2.5-25 |
|
安装轨 |
型号 |
|
C45平导轨 |
TH35-7.5 |
|
端板 |
JHY1-150G |
|
中心式联接件 |
JHY1-150/10L |
|
空白标记条 |
JHY1-150B |
|
透明防尘罩盖 |
JHY1-150Z |
